ノプテル社製品 各種測量製品
ノプテル測量製品の特徴
ノプテル製品は、主に二つの異なるテクノロジーを基礎としています。：パルス光線のフライトオブタイム (TOF)と光線命中点。
当社は、エンドユーザーとOEM装置ユーザーの双方へ製品と構成部分（モジュール）をお届けします。
標準的な製品は、このカタログにあります。
カスタマイズしたい測量装置・モジュールがあるとき、あなたのアプリケーションの有効性についてのさらなる情報が必要なときはノプテル社の
Matti Tervaskantoへ問い合わせてください。
位置測定：
製品は、アライメントと変位測定に意図されており鉄道レールのアライメント、橋のデッキのゆがみとダイナミックな動き、パイル撃ち込み時のダイナミックな動きと構造的な測定を含めて、種々のアプリケーション用に使われています。
距離測定：
距離測定製品は、自然物表面まで150mまでの短距離用の最大10kHzの高速測定と2～3Km用の低速度測定用の装置があります。技術は、高速測定の種々なスキャナーアプリケーションにも利用可能です。
さらなる情報は:
製品と仕様についての詳細な情報は、ダウンロードページから該当する パンフレット をダウンロードしてください。
測量計測機器 一覧
CMシリーズ
CM3
CM3距離測定センサーは、距離測定にパルス光の「タイムオブフライト」テクノロジーを使用しています。 この技術は、反射の弱い面からの距離の高速度測定を可能にし、優れた解像度を持っています。この装置は、小型軽量で低消費電力です。 技術的な解決は、センサーを非常に小型化し、信頼性を高めました。ユニットは、さまざまな温度と環境条件の下で信頼できる作動を確実にするために窒素ガスで満たされています。
強力なプロセッサのおかげで、アプリケーション条件に従ってパラメータをプログラムすることによって、センサーを多くの異なった測定業務に使用することができます：
装置は、最高４kHz （6kHz 、10kHz）までのサンプルレートを測定範囲以内のどんな目標物でも距離と視界を測定するために使うことができます。 保証された測定範囲は、反射率10%（黒色サンドペーパー）のもので最高30m、さらに反射率が高いもので最高90mです。 ERモデルで45mまで延長できます。目標物の表面によりますが、シングルショットの精度は5～20mmです。
-
-
製品名: #CM3-30
CMタイプのセンサーは、測定用に細いレーザー光線を使用します。これは、目標物が小さいか既知の物体へのアプリケーションに適しています。
-
-
製品名: #CMP3-30
CMPタイプのセンサーは、短距離で広範囲をカバーする広いレーザー光線を用いています。 長距離ではレトロリフレクタ―とともに使用し、装置は広い光線によって簡単に目標物を見つけられ、設置と目標へ向けることを容易にします。
CM5
CMセンサーの最新製品は、CM5シリーズです。4つの異なるタイプのセンサーがあり、それぞれの用途も異なります。
ユニットはコントロールシステムへの多方面にわたる通信機能を持ち、測定動作も向上しています。
異なる測定距離と光線の大きさは、多くの異なる測定業務のためにユーザーへ最適なユニットを提供します。
Speederシリーズ
Speeder X1
スピーダーX1ユニットは、同じチップに革新的な2つのレーザーを持っています。 ダブルレーザーの同時作動は、車両前部から同時測定した2つの距離を比較することによって非常に高い精度で車両の速度を測定します。
速度測定は、接近または遠ざかる車両のどちらも10から250Kmまでの速度を測定できます。 速度情報は、計測地点を車両が通過した後、数ミリ秒以内に利用できます。 カメラへのシャッター信号は、2段階で設定可能です。 最初に数ミリ秒以内の撮影準備のための大まかなスピード値、それに続く最終的なスピード値を提供します。
Speeder X2
このスピーダーは、協調作業のために接続した２つのCMP3-30から成り立ちます。 装置は、車両から重複した二つのプロファイルを測定して、それらを分析します。 外見上１台に見える装置の中で、速度測定が処理されます。分析に基づき車両の速度、長さと高さ情報が提供されます。 スピーダーは、高速度高精度でそして要求の厳しい幾何学測定でさえ、車両速度を計測します。
作動の仕組みは、目標物からの距離を素早く計測して、それをカメラを作動させる正確なトリガー時間の定義に使います。 典型的なセンサーの取り付け位置は、路面から5～7mの高さで車両を見下ろす位置です。 第1センサーのトリガー範囲内に車両が進入すると、センサーは車両速度の測定データを第2ユニットへ送ります。 第2ユニットは独自にその車両の速度を測定し、双方の数値と最終的に比較して最終の速度情報を出します。
スピードの測定は、接近するあるいは遠ざかる車両のどちらでも10kmから250kmまで可能です。 速度情報は、車両が測定地点を過ぎた20から30ミリ秒後に利用可能です。 カメラを作動させる速度トリガー情報は、2段階で用意されます。 最初に数ミリ秒以内にトリガー用の大まかなスピード値、次に最終的なスピード値を提供します。
PSMシリーズ
PSM-R / M2 変位センサー
PSM - R測定装置は屋外の長距離変位測定アプリケーション向けに意図されています。 それは結合されたLED送信機と光学式受信器を基礎とし、測定対象物に設置した反射材を利用して対象物の動きを測定します。 オペレーターは、安全な光線を受信器に向け、着実な位置でロックします。 反射材で反射された光線は、受信器に認識され毎秒100回以上の位置測定が正確に行われます。
新型のPSM - R変位センサーは、旧型より小さくて、どんな測定場所にでも設置することができます。 ユニットは、三脚または様々な測定現場の要求と可能性に応じて、どんな特別な機械的構造でも取り付けられます。
装置は屋外用で、密閉構造です。 バッテリー使用可能ですが、外部あるいはUSBポートからの電力供給も可能です。 装置は、必要とされる測定精度と反射材のタイプによって、5から250メートルの距離における対象物の動きを計測することができます。 測定範囲は拡大でき、測定精度はプリズムあるいはプリズム集合体などのもっと良い反射材を使うことによって向上します。 測定領域が装置と目標物間の距離によるとはいえ、絶対的な動きあるいは位置が距離の作用として計算されなければなりません。 同じ反射材を複数の測定装置によって同時に使うことができます。

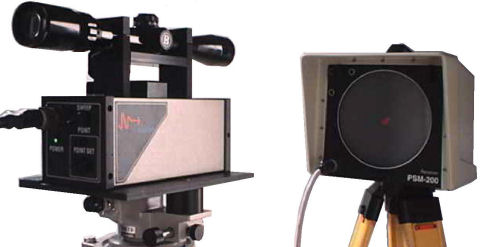

PSM-200 変位センサー
PSM-200測定装置は、特にレールや金属製構造物のアラインメントを測定するために開発され、大規模構造物の変位あるいは振動の測定のためにも広く使われています。 レーザー送信機をベースに光学式受信器が目標物に設置されます。 オペレーターは、安全な可視レーザー光線を受信器に向け、着実な位置でロックします。 受信器は光学スクリーン上の光線を認識し、毎秒500回以上の位置測定を正確に行います。 送信機と受信器の距離は、環境条件により1mから350mです。
装置の非常に良い環境耐久性は、レーザー光線の適切な調整と受信器に採用された広い測定範囲全体の精度を下げる日光、温度、霧、雨、雪などの影響を排除する検出技術によって達成されます。
受信器は耐水ユニットで、ねじでベースに固定されています。 受信器のつばは、光学部の表面に直接当たる雨と直射日光などから保護します。 受信器は、環境から来るほこりと湿気、対象物からの機械的振動に耐えます。 前部パネル上の３つの信号灯が光学式スクリーン上の光線の位置を示します。 受信器は、スクリーン上のレーザー光線の光学的重心を測定します。 固定式送信機を使う場合、受信器は同時に両方の直角の座標を測ります。 スィープ式送信機を使う場合、それが受信器の中央軸を通り越すときにレシーバーはクロス方向における光線の位置を測定します。
送信機は、送信機タイプと作動モードによって、変調レーザーを固定方向へまたは平面をスィープするために発する別々のユニットに分かれています。 装置は12V蓄電池作動で、スイッチが入れられると作動します。
LRFシリーズ
LRF-300距離センサー
小型で高度に統合化されたレーザー距離計のファミリーは、要求が厳しい軍の測定からポータブルシステムまで、多くのアプリケーションでOEMプロダクトとして使用されることができます。 窒素ガスで満たされ防水ケースは、さまざまな環境条件の下でユニットの信頼性を非常に高くします。 頑丈な携帯式ユニットは２から４キロまでの距離を計測します。 この省電力のユニットはバッテリーで使用できます。測定しない間のユニットは、ユーザーが起動させるまでスリープ状態となります。 このユニットは、携帯式測定器として特に良い製品です。
ユニットは選択されたアプリケーションに対する測定結果を最適化するために２つのオプションの波長を持っていて、ユーザインタフェースはアプリケーションの必要条件を満たすために変更することができます。
距離測定センサーは距離測定のためにパルス光線の「フライトオブタイム」技術と高度な信号処理を使います。 この技術は、反射しにくい表面からの距離測定を可能にします。ユニットは小型、軽量、そして低消費電力です。 技術的な解決は、センサーの用途を広め、信頼性を高めます。 ユニットはさまざまな温度と環境条件の下で信頼できるオペレーションを確実にするために窒素ガスで満たされています。
センサーの典型的なアプリケーションは１～２キロまでの距離で、小型と低消費電力を必要とする測定です。 ユニットは特にOEMアプリケーションに適しています。 特別なアプリケーションは、長い距離における軍用測定、セキュリティ測定、ボリューム測定、海と港の測定、工業測定そして反射しにくい目標までの測定が必要とされるところなど、どこででもあります。
センサーはユーザーの選択によって900nm（ナノメートル）か、1500nmのレーザーが使われます。 ユニットは、ケースの有無にかかわらずOEMユーザー自身の製品あるいは装置の中にユニットを組み込むことができるよう届けられます。 センサーの中のソフトウェアは低速度測定のための最適化とアプリケーションの必要条件を満たすために修正することができます。
注意：この製品は輸出許可が必要です。
CMシリーズ
過酷な環境用 CM-LR
CM - LRユニットは、非常に難しい環境において距離測定を確実に行うために大型の光学装置と改良した信号処理を使います。 ユニットは、高温の表面を測定することができ、転換型溶鉱炉、ひしゃくや類似物などの測定に使われます。 強靭なメカニカルケースは、要求が厳しい工業測定においてユニットを守ります。
ご不明点や製品の選択にお迷いになるようでしたら、当社にお気軽にご相談ください。
お客様の用途・ご要望に適した製品のご紹介をさせていただきます。
