Meyton ESTA NX

ドイツ・マイトン社が誇る
新世代の非接触光学式電子標的システム

Meyton ESTA NX Measurement Frame
Technology

極限の1/100mm精度を支える光学技術

基本測定にペーパーロールやゴムバンドを使用しない、
マイトン独自の超精密・非接触計測テクノロジー。 ※ISSF公式大会用のコントロールシート/バックバンドシステムにも完全対応

マイトン電子標的フレームの内部には、360個の交差する赤外線LEDライトバリアが配置され、そこを通過する弾丸の影の位置を毎秒16万回という超高速で測定します。物理的な摩耗部品がなく、着弾による影響をセンサーが直接受けないため、精度校正や位置調整をすることなく、1/100mmの極限精度を維持し続けます。また、自動自己診断機能により、周囲の温度変化やセンサー表面のわずかな汚れを自動補正し、常に一定の計測条件を保ちます。

  • 測定分解能 1/100 mmの圧倒的精度（ISSFフェーズI & II公認）
  • 環境光の自動補正 室内の照明変化や屋外の日差しに影響されない赤外線技術
  • ランニングコスト削減 交換用消耗パーツ不要で環境にも優しい設計

ESTA NX ラインナップ

射撃競技の種目や用途に合わせて選択可能な3つの計測フレーム

ESTA NX 10/50

10mエアライフル/ピストル
および50m小口径ライフル（スモールボア）に最適な標準電子標的

世界中の主要な射撃場やトレーニング施設で最も広く採用されているモデルです。標的フレームの上部と左右には、均一で影のない調光可能なLEDターゲットライトを内蔵しており、ISSFの基準に完全に準拠した明るさを提供します。また、競技の進行に合わせて素早く距離の切り替えが可能で、フレーム内蔵の信号コントロール（LEDシグナル信号機）とも連動し、精密な競技進行を支えます。信号処理ユニットはすべて頑丈なフレーム内に統合されています。

対応距離 10メートル、50メートル（スピーディな距離切り替え）
対応口径 4.5mm 空気銃、5.6mm 小口径銃
センサー数 360個の交差赤外線LED（毎秒16万回測定）
主な特徴 内蔵LEDターゲットライト（調光可能）、統合された信号コントロール（LED信号機）標準装備
拡張オプション 小口径ライフル用防弾プレート（最大200J）、フロアスタンド、ISSFコントロールシート（検出テープ）
認証 ISSF（国際射撃連盟）フェーズI/II 適合

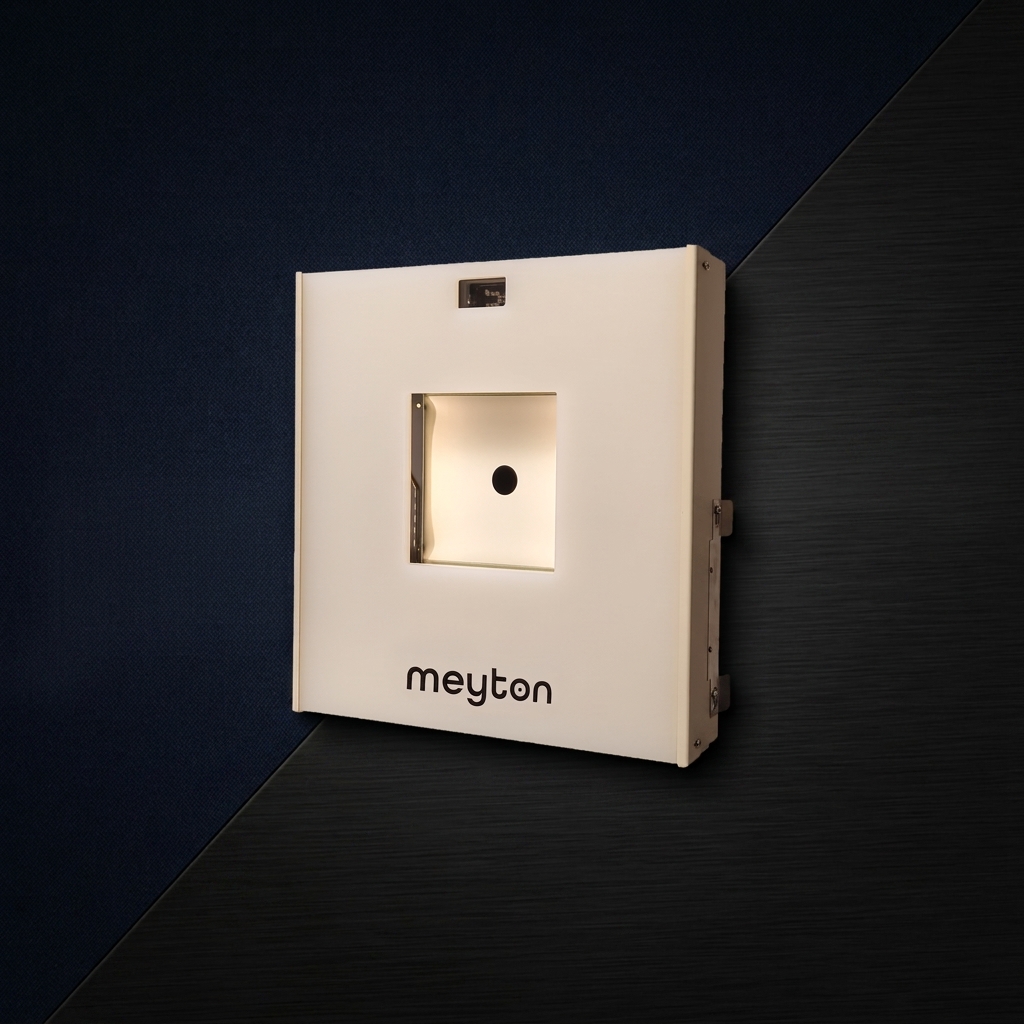

ESTA NX 10/50 Frame

ESTA NX 25/50/100

25mピストル、50m/100mライフル対応
大口径・中長距離用大型フレーム

屋外設置や厳しい天候下での使用を前提に設計された、保護等級 IP54 を誇る全天候型・耐水・防塵タイプの大型電子標的です。4.5mmから大口径実弾、さらには黒色火薬を使用する前装銃（マズルローダー）まで、煤や火花の影響を受けずに正確に測定できます。前面には高硬度の防弾スチールプロテクションプレートを標準装備しており、万が一の誤射や跳弾から電子回路を安全にガード。内部には大口径弾の強いエネルギー衝撃を吸収・緩和するショックアブソーバー構造も組み込まれています。

対応距離 25メートル、50メートル、100メートル
対応口径 4.5mmから大口径実弾（前装銃 / マズルローダー対応）
主な特徴 統合された信号コントロール（ラピッドファイアピストル [RFP] 対応）、IP54耐塵耐水設計、ショックアブソーバー内蔵
拡張オプション スチールジャケット弾用防弾プレート（最大7,000J対応）、コントロールシート（検出テープ）

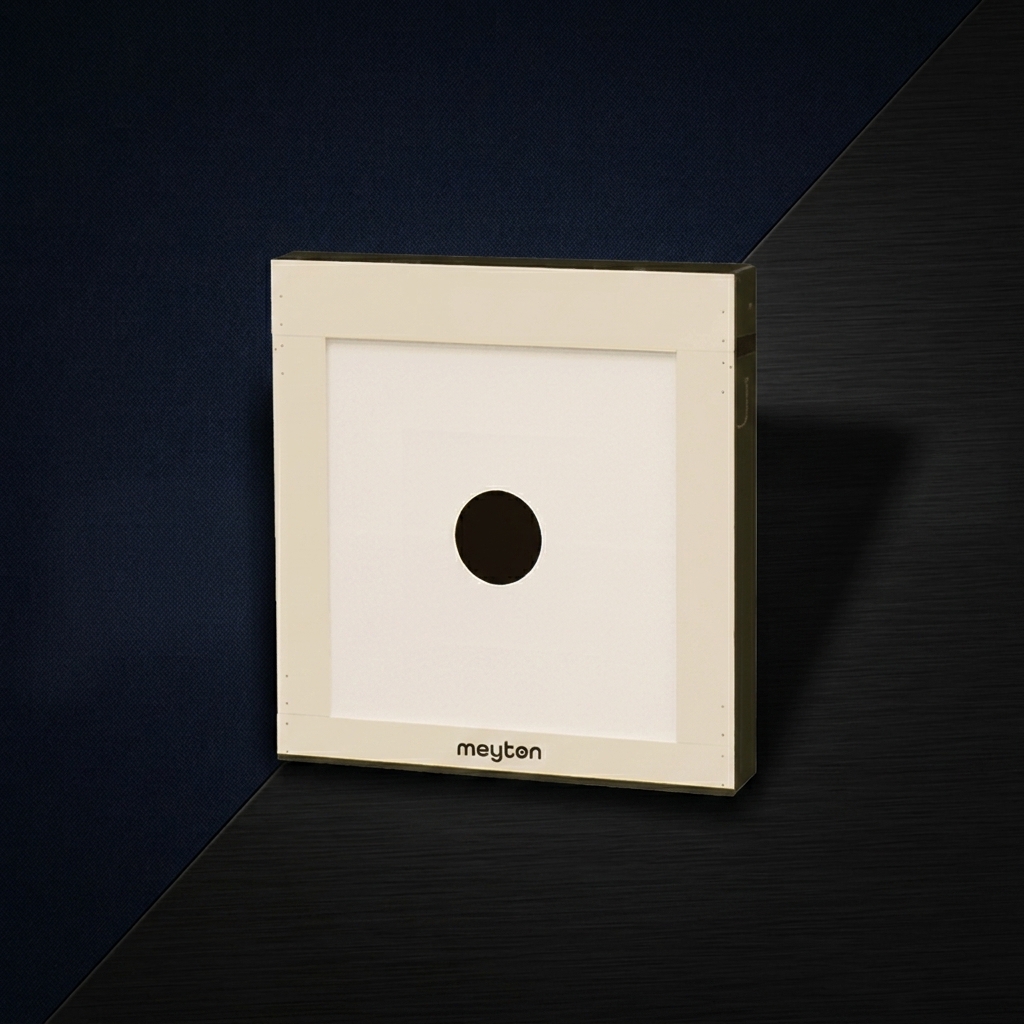

ESTA NX 25/50/100 Outdoor Frame

ESTA NX PLT2

UIPM（国際近代五種連合）公認
レーザー射撃専用ターゲット

近代五種などで採用されているレーザーライフルおよびレーザーピストル専用の高性能ターゲットです。UIPM規格に準拠したコード化されたレーザーに対応し、太陽光などの外乱光に影響されない正確な着弾検出を実現。目への安全性が完全に担保されたクラス1レーザーに対応しています。電源を入れると同時に「自動自己診断（セルフテスト）機能」と「自動キャリブレーション機能」が作動し、測定位置やセンサー感度を自動調整します。背面に壁掛け用のマウント穴があり、三脚用アダプターを利用したスタンド設置も可能で、屋内・屋外を問わず素早く設営できます。

対応規格 UIPM（国際近代五種連合）レーザー規格準拠（クラス1レーザー適合、コード化レーザー対応）
自動機能 自動自己診断（セルフテスト）＆起動時の自動キャリブレーション機能（グリーンLEDで成功通知）
設置方法 壁掛け対応、三脚マウント対応（容易なポータブル運用）
拡張オプション 実射対応スチール保護プレート（最大7.5J対応・非連続射撃用）、マグネットターゲットのクイック交換

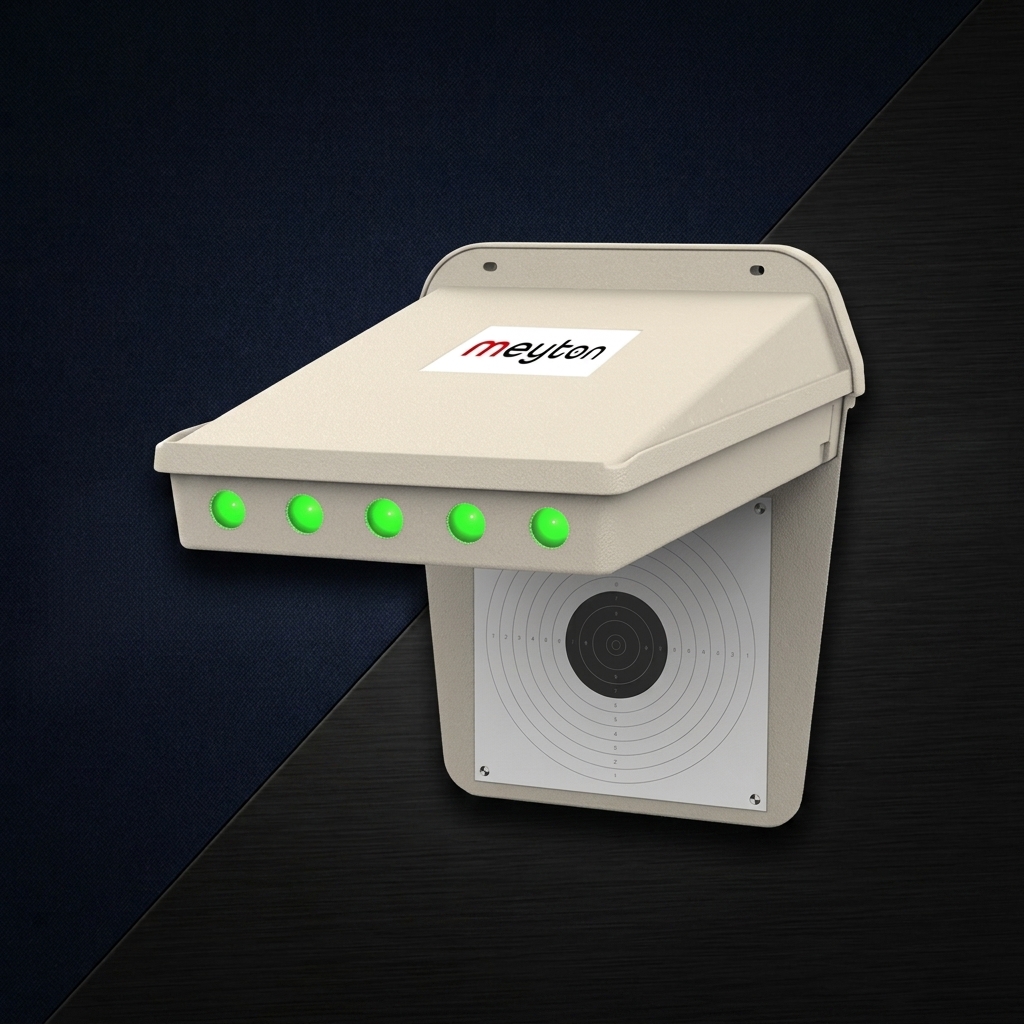

ESTA NX PLT2 Laser Target

アスリートモニター

各射座で着弾位置やスコアをリアルタイム表示する
10.1インチ高輝度タッチ端末

強い日差しが差し込む半屋外の射場でも、弾痕やグルーピングデータを鮮明に確認できる防眩・低反射仕様のアクティブマトリックスLCDを搭載しています。画面タッチで直感的に操作でき、表示切り替えもスムーズです。さらに画面上のQRコードをスマートフォンでスキャンするだけで即座にログインでき、トレーニング完了後は結果が自動的にPDF化され、登録したメールアドレス宛に自動送信されます。

ディスプレイ 10.1インチ アクティブマトリックスカラーLCD（タッチパネル対応）
保護等級 IP54（防塵・防沫設計。屋外設置対応）
接続・電源 MEYTON STYX 配線システム（LAN+電源供給を1本に統合）
拡張機能 QRコードログイン、選手用コントロールパネル（Athlete Control Panel）の追加接続に対応

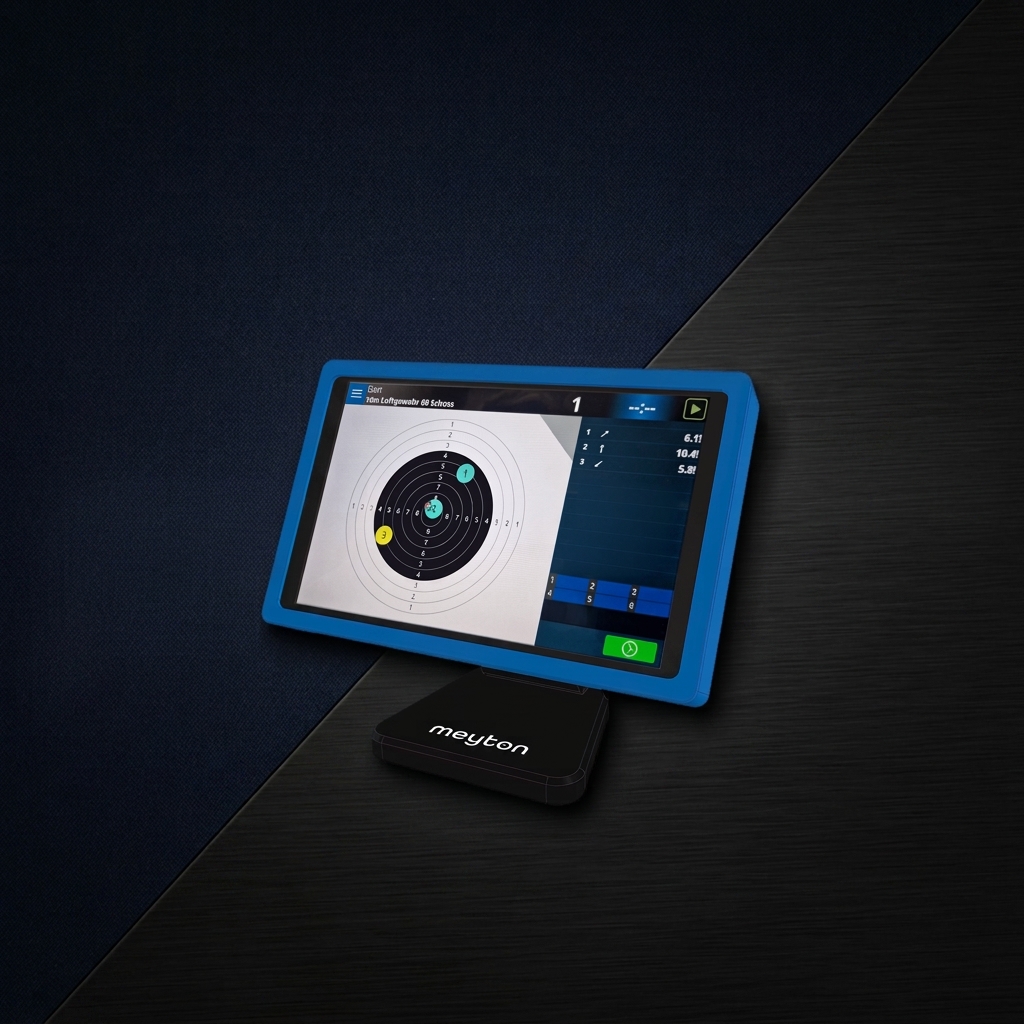

Meyton Athletenmonitor Touch Terminal

周辺システム・インフラ

射撃場の規模や競技運営に最適化された
マイトンが提供するトータルシステムソリューション

STYX Cabling & Network
的側 (Target Level)

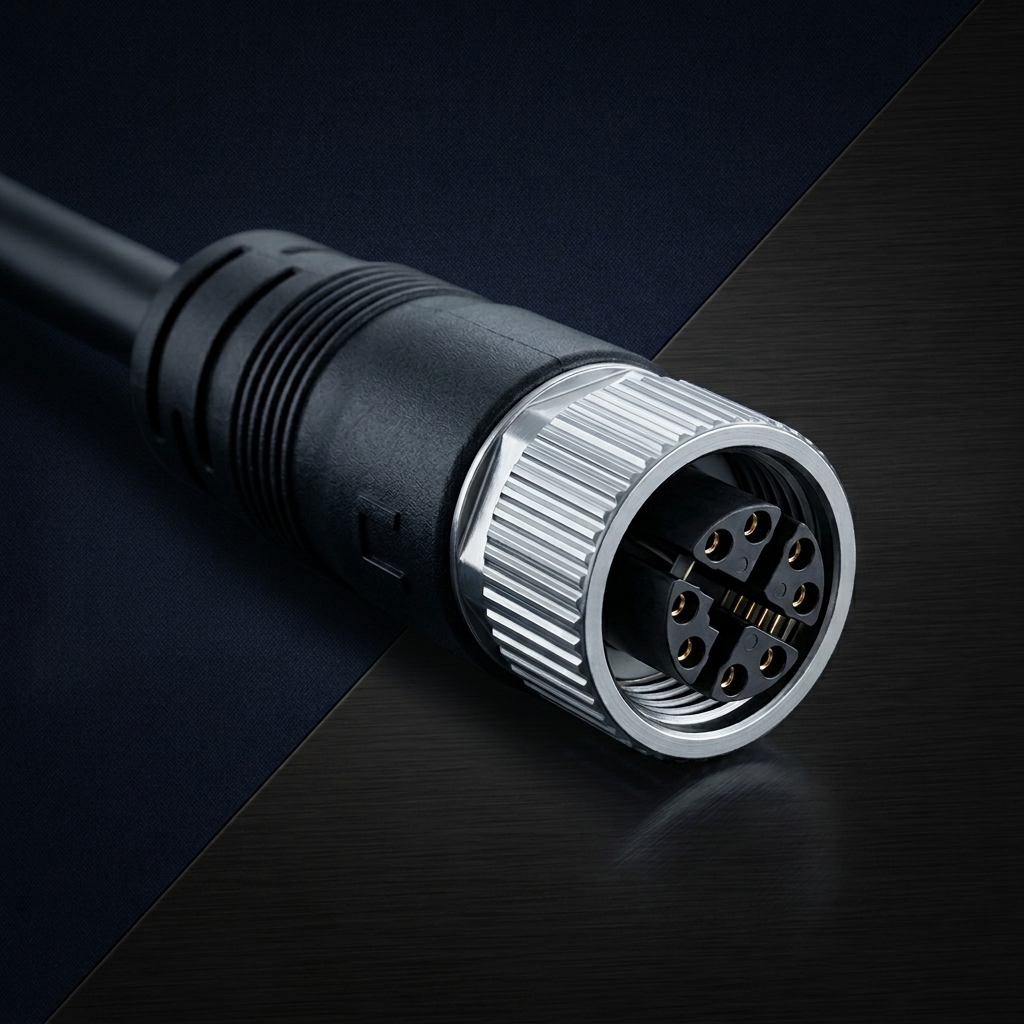

STYX コネクタ & ケーブル

電源供給と高速データ通信を1本に統合したIP66/IP68規格のハイブリッド配線システム。ハブとなるネットワークコネクタ(SNC01)により、最大5台のデバイスを接続し、直列配線で最大20射座の系統管理が可能です。

Ballistic Protection & Stand Systems
的側 (Target Level)

防弾プレート & スタンド

的枠および電子基板を不意の誤射から保護する頑丈な防弾プレート。小口径用（最大200J）や大口径用（最大7,000J）など弾薬エネルギーに応じたプレートと、各距離（10m〜100m）で的を支える高耐久スタンドです。

Athlete Monitor
射座側 (Firing Line)

アスリートモニター

各射座で着弾位置やスコアを瞬時に確認できる10.1インチ高輝度タッチ端末。屋外・半屋外でも反射を抑えクリアに表示。QRコードスキャンでのログインと、結果のPDFメール自動送信機能を搭載しています。

Athlete Control Panel
射座側 (Firing Line)

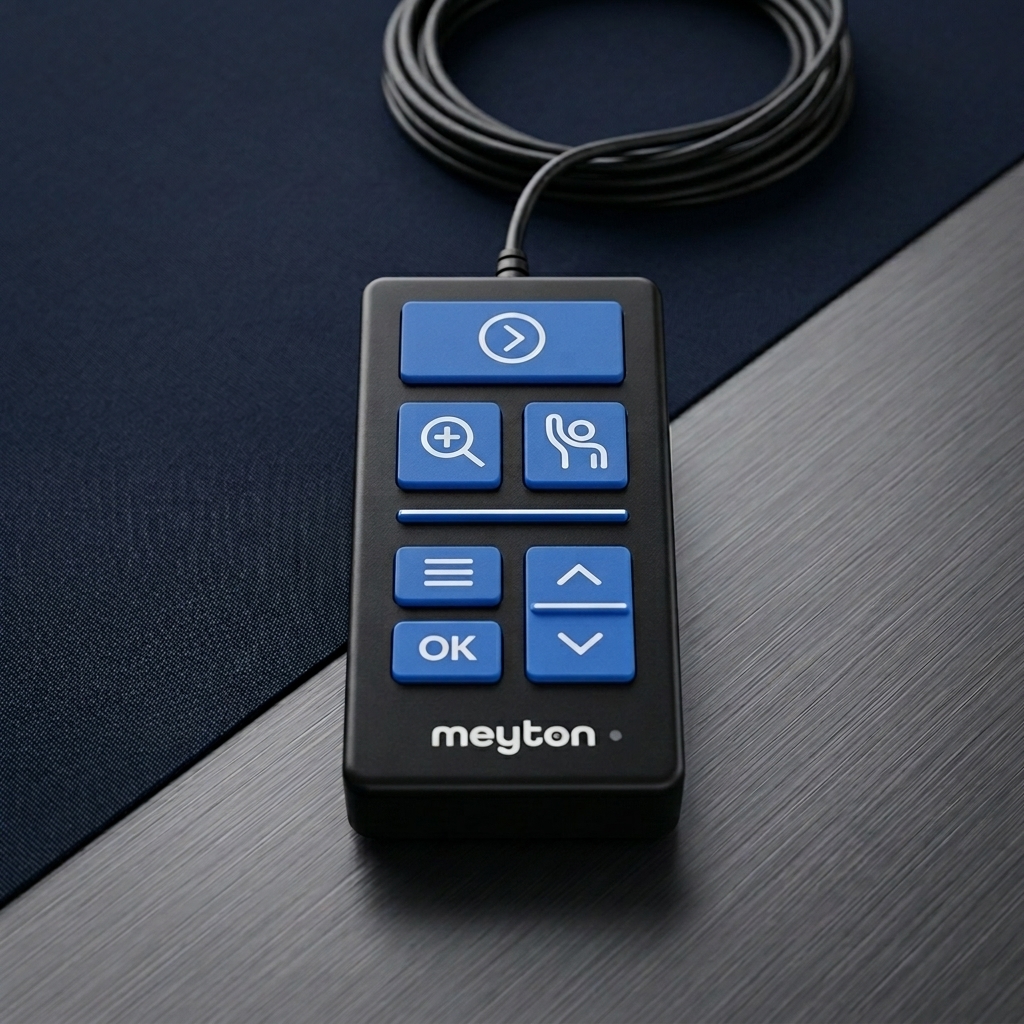

コントロールパネル

アスリートモニター用の6ボタン有線リモコン。ズームイン・アウトやメニュー選択などの操作が、モニター画面に直接手を伸ばすことなく射撃姿勢を維持したままでスムーズに行えます。

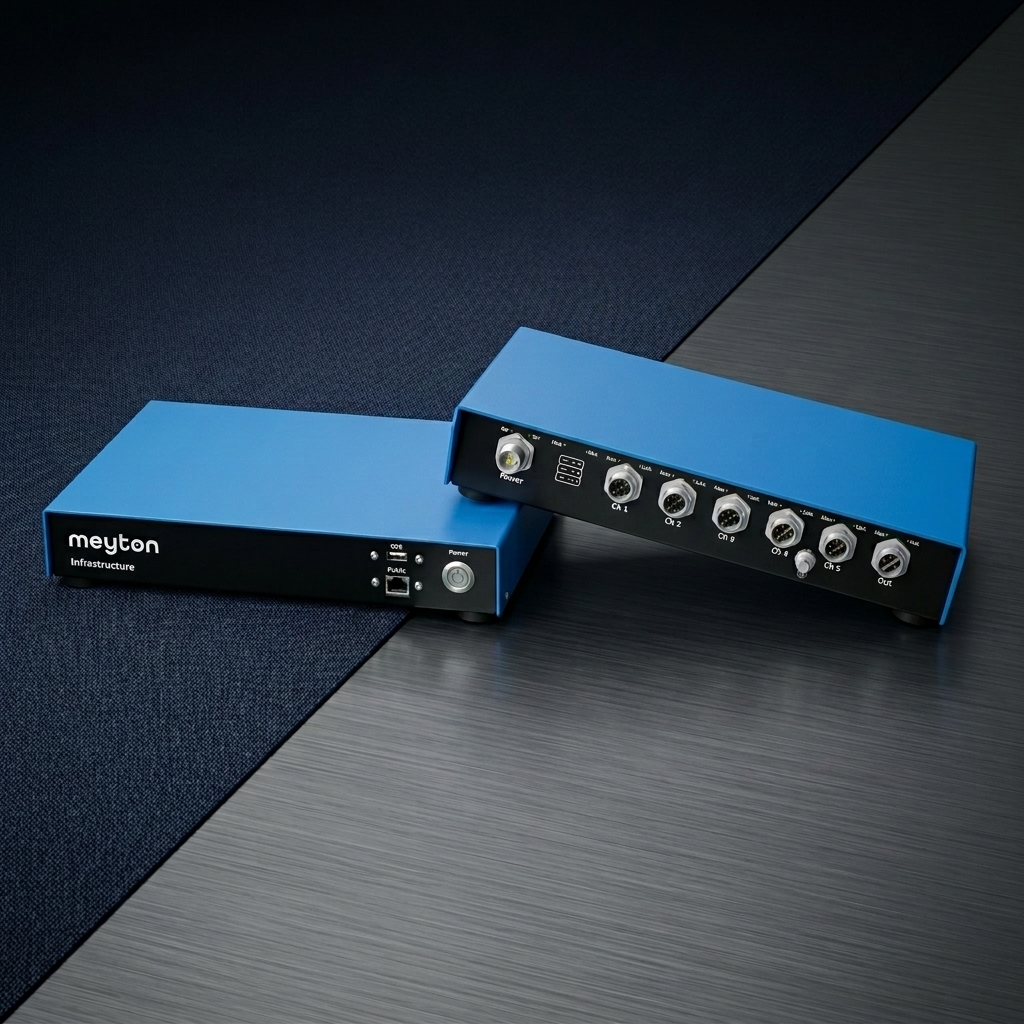

STYX Infrastructure Server
管理室 (Control Room)

STYX インフラサーバー

射撃場内のデータ処理とクラウド（S-CLOUD）連携を担う中央サーバー。外部回線を接続すれば、遠隔メンテナンスや結果のリアルタイムWeb公開も可能。単体で最大20座、拡張で最大100座を制御します。

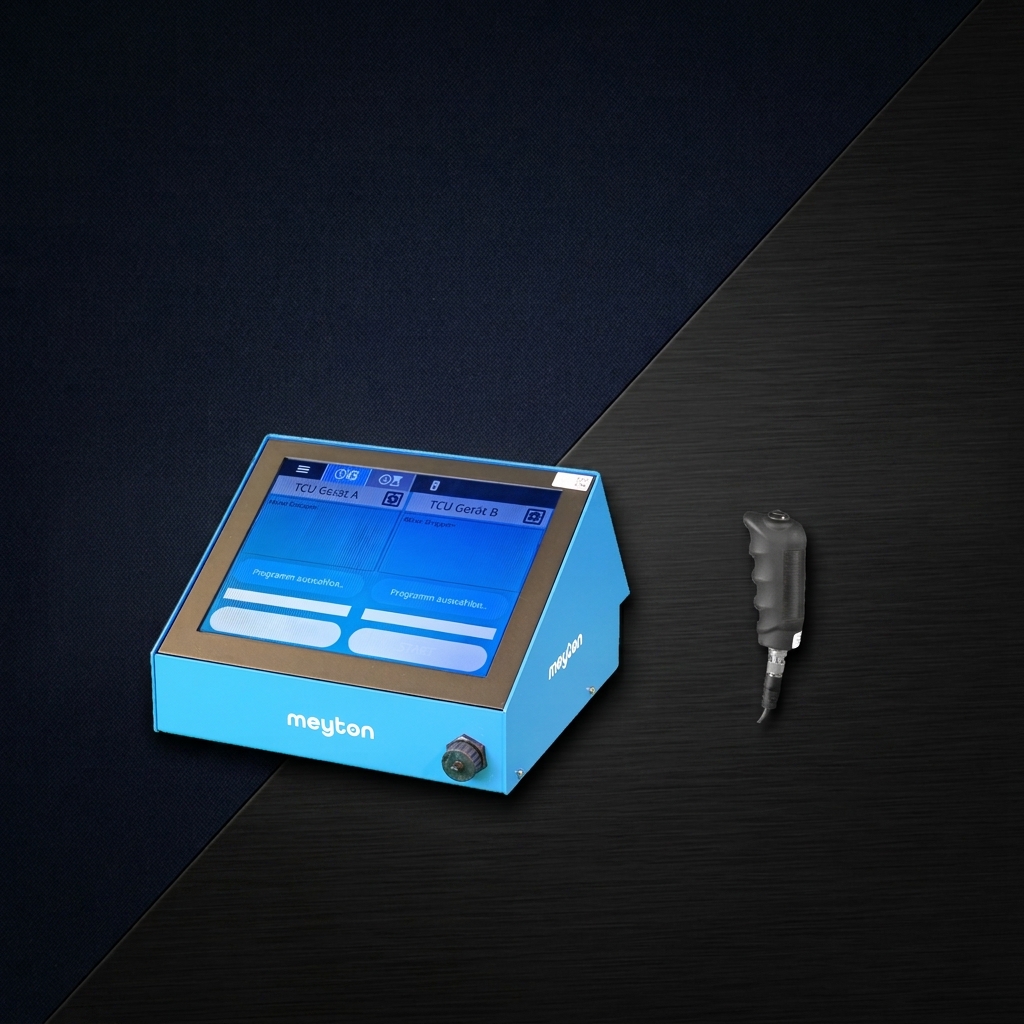

Range Control Station & Smart Button
管理室 (Control Room)

レンジ操作盤 & スマートボタン

統括審判用の10.4インチタッチパネル操作盤（TCU）。信号機（ターゲットライト）の制御や射座の空き管理を一元化。射座側で信号をモバイル操作できるトリガー型「スマートボタン」も連動可能です。

Range Cockpit Software
管理室 (Control Room)

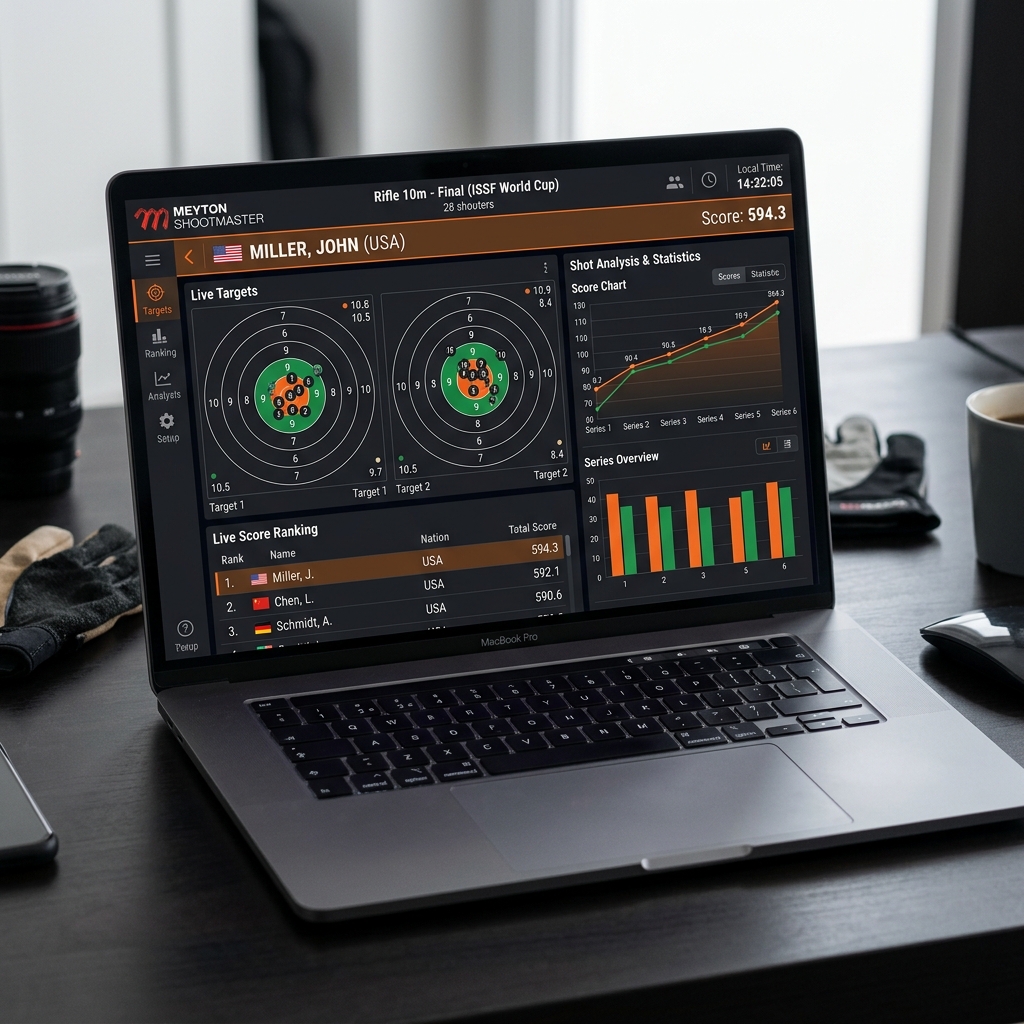

Range Cockpit ソフトウェア

選手データ、種目（ディシプリン）、競技スコアを管理する統合ソフトウェア。結果一覧のPDF/CSV出力、プリンター印刷指示、競技会の自動進行など、安全かつ円滑な大会運営に必要な機能を全て備えます。

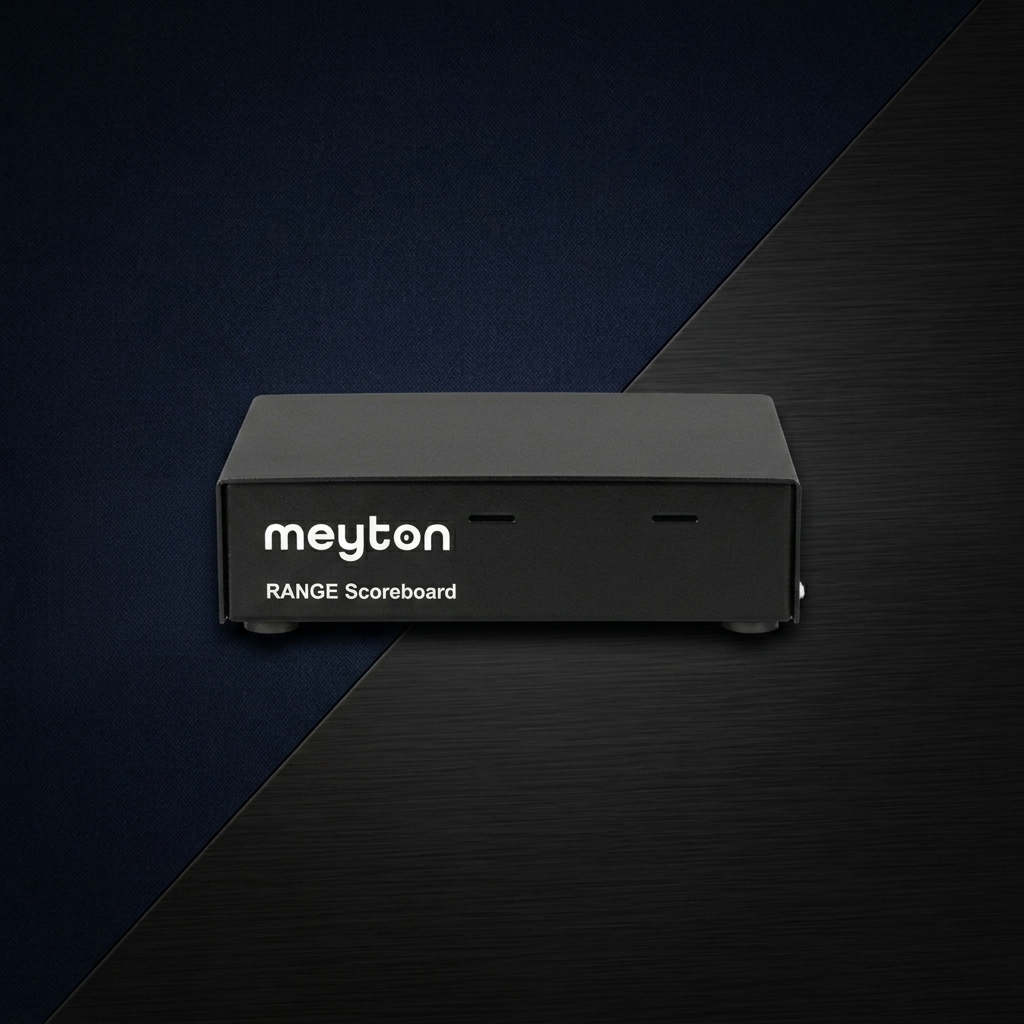

Range Scoreboard
観客エリア (Spectator Area)

レンジスコアボード

STYXネットワーク経由でデータを受信し、観客や控え室向けに結果を表示する映像出力端末。HDMI経由で液晶TV、大型プロジェクターに接続し、リアルタイムランキングや弾痕チャートを投影可能です。
